Skyggediagram
Kommunen kan stille krav om udarbejdelse af et skyggediagram, hvis Horsens Kommune vurderer, at et byggeprojekt kan medføre væsentlige skyggegener for naboer eller de omkringliggende friarealer.
Et skyggediagram har til formål at dokumentere, i hvilket omfang en ny bebyggelse kaster skygge, og dermed skabe et grundlag for at vurdere projektets påvirkning af lysforholdene i området.
Skyggediagrammet skal udarbejdes på baggrund af en digital volumenmodel af projektet. Modellen skal inkludere alle relevante detaljer, der har betydning for skyggevirkningen, fx tagformer, kviste, altaner eller andre bygningsdele.
Derudover skal omgivelserne indgå i modellen – herunder de nabobygninger, udearealer og fælles friarealer, som kan blive berørt af projektets skygger. Dette sikrer, at vurderingen ikke kun sker i forhold til projektet selv, men også i forhold til den konkrete kontekst.
Skyggediagrammet skal udformes med høj kontrast, så skyggefladen tydeligt fremgår og kan aflæses uden tvivl.
Som udgangspunkt skal skyggediagrammet illustrere forskellige tidspunkter i løbet af døgnet og året. I de fleste tilfælde er det relevant at vise skyggeforhold i løbet af døgnets lyse timer, på jævndøgn samt sommer- og vintersolhverv. Disse tidspunkter er udvalgt, så de giver et retvisende billede af både sommer- og vintersituationer, hvor lysforholdene varierer mest.

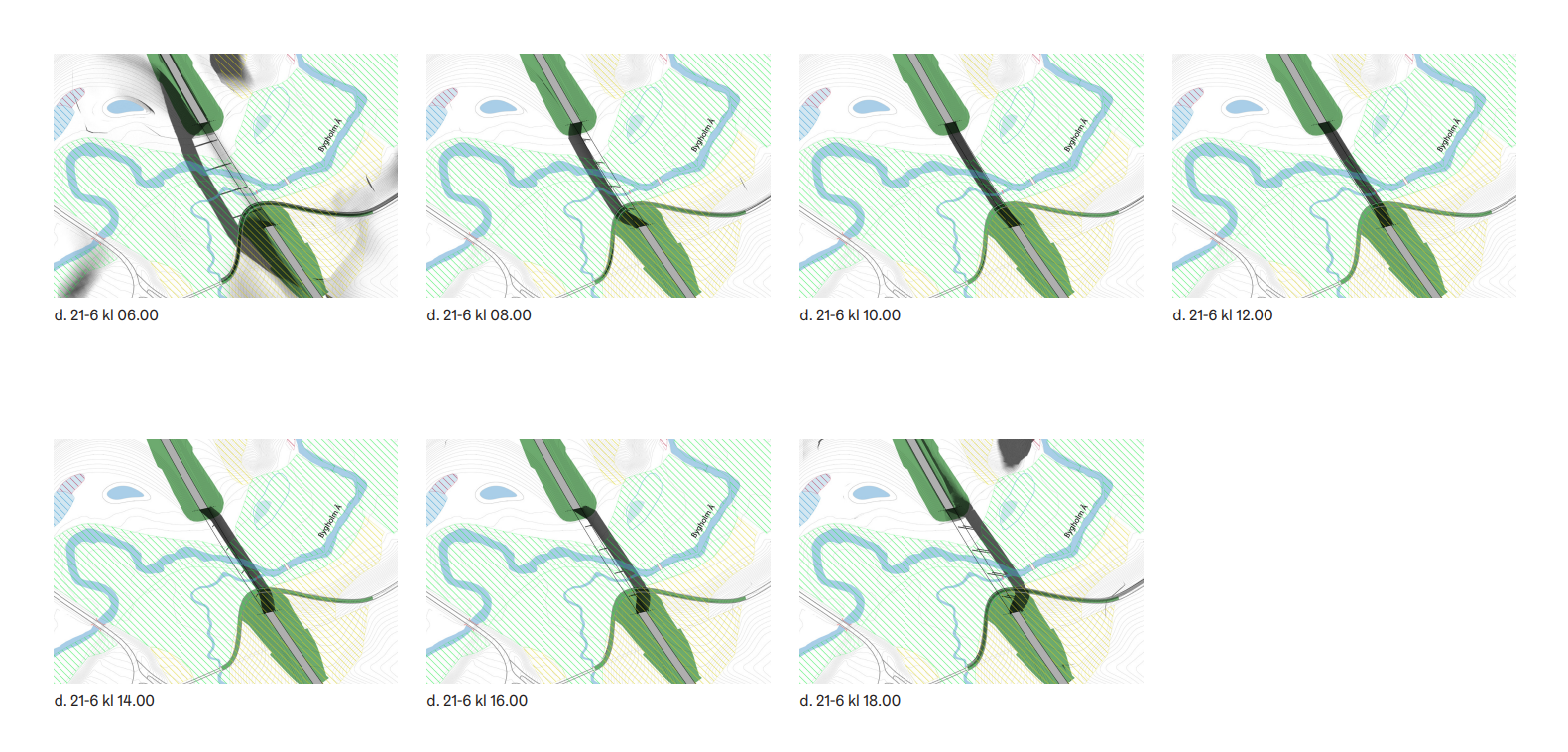

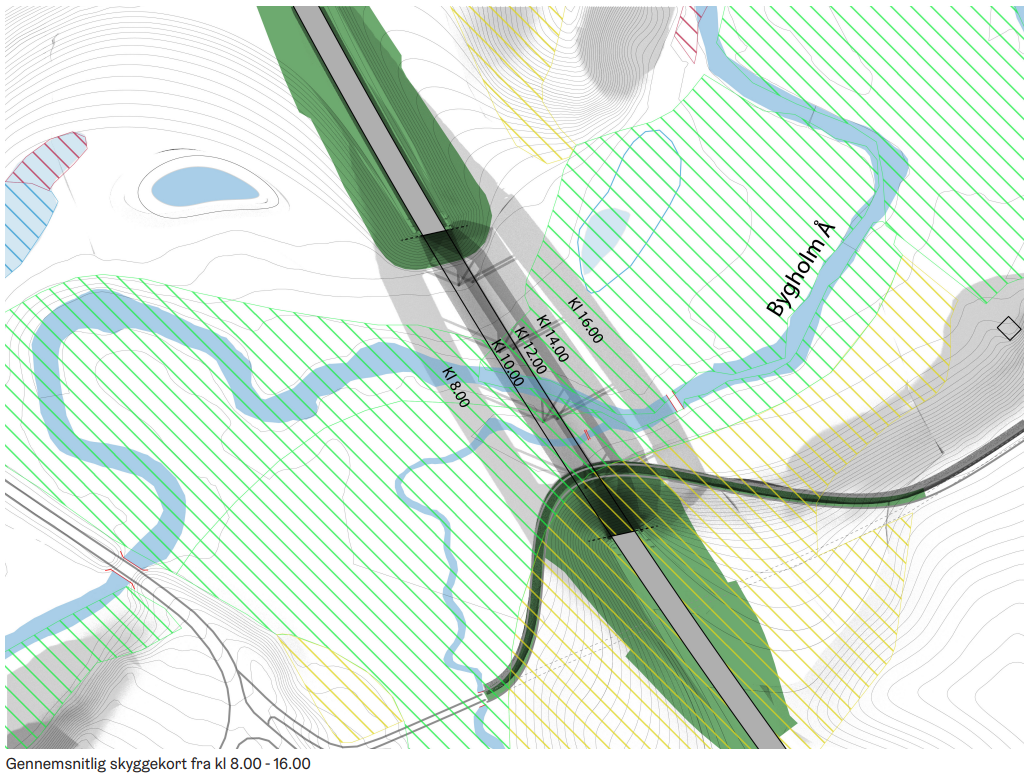

Skyggestudier af ny vejforbindelse mellem E45 og Vrøndingvej (2021)

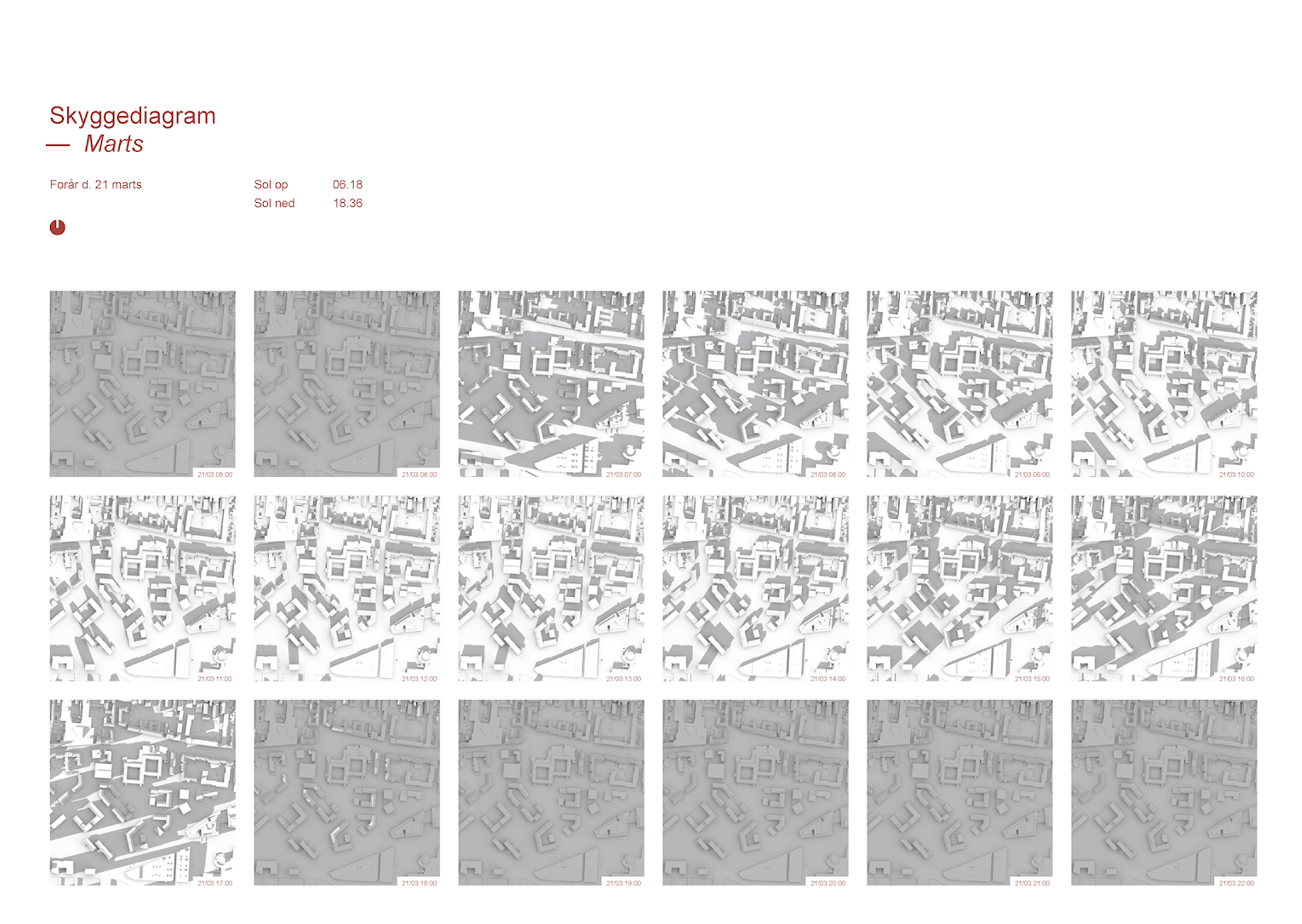

Skyggediagram af Rådhuskvarteret (2025)
