Kortbilagene er en central del af lokalplanen og skal understøtte lokalplanens bestemmelser. Det er derfor vigtigt, at lokalplanens kort er retvisende, præcise og overskuelige, og at de kan aflæses tydeligt i den samlede plan. Horsens Kommune har en række anvisninger og retningslinjer, som kortbilagene skal leve op til.
Kortbilag skal udføres med opsætning af signaturer i overensstemmelse med kommunens anvisninger for lokalplankort. Alle kort skal forsynes med målestok, signaturforklaring og nordpil.
Kort skal desuden forsynes med væsentlige vej- og stednavne, så de kan aflæses i et A4-print af kortet. Alle kort skal være i et passende mål i forhold til lokalplanområdets størrelse og bestemmelsernes detaljering.
Som hovedregel skal alle kortbilag og en eventuel illustrationsplan være i samme målestoksforhold og vise samme kortudsnit.
Lokalplanafgrænsning, lokalplandelområder, byggefelter og andre relevante lag skal leveres som lukkede polygoner i shp-format (ESRI shape) i ETRS89 / UTM zone 32N, EPSG 25832.
Horsens Kommune udarbejder rammekort. Rammekortet viser Kommuneplanens rammer for området. Suppleres lokalplanen af et tillæg til den gældende Kommuneplan, udarbejder Horsens Kommune desuden et ekstra rammekort, der illustrerer tillæggets indflydelse på den kommende Kommuneplan.
Afhængigt af lokalplanen kan der være behov for yderligere kortbilag, der illustrerer eksempelvis bevaringsværdige bygninger, terræn og beplantning, koter, udstykning, facader mm.

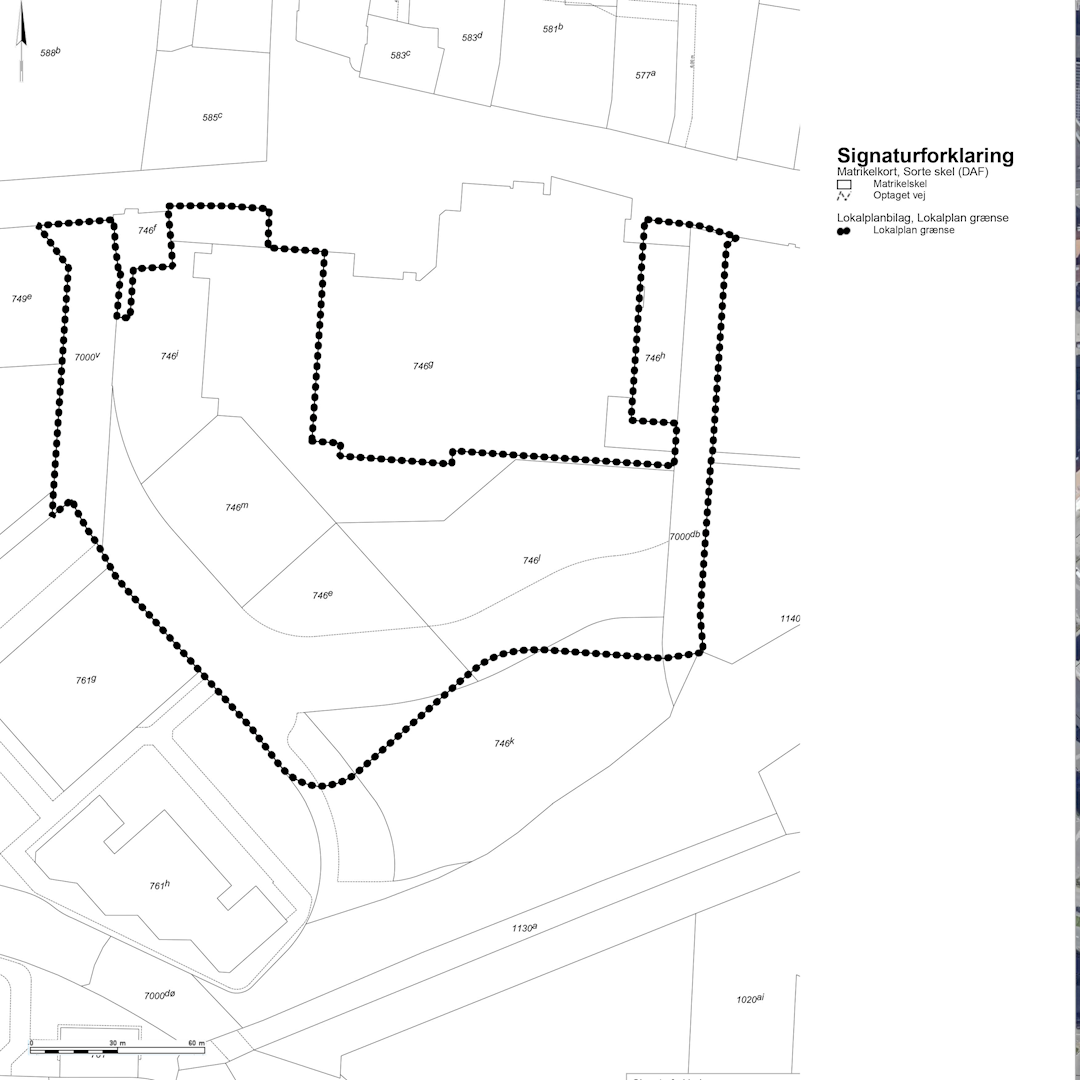

Kortbilag 1 Matrikelkort - Horsens Kommune udarbejder matrikelkort med lokalplanafgrænsning på baggrund af shapefil fra bygherre.

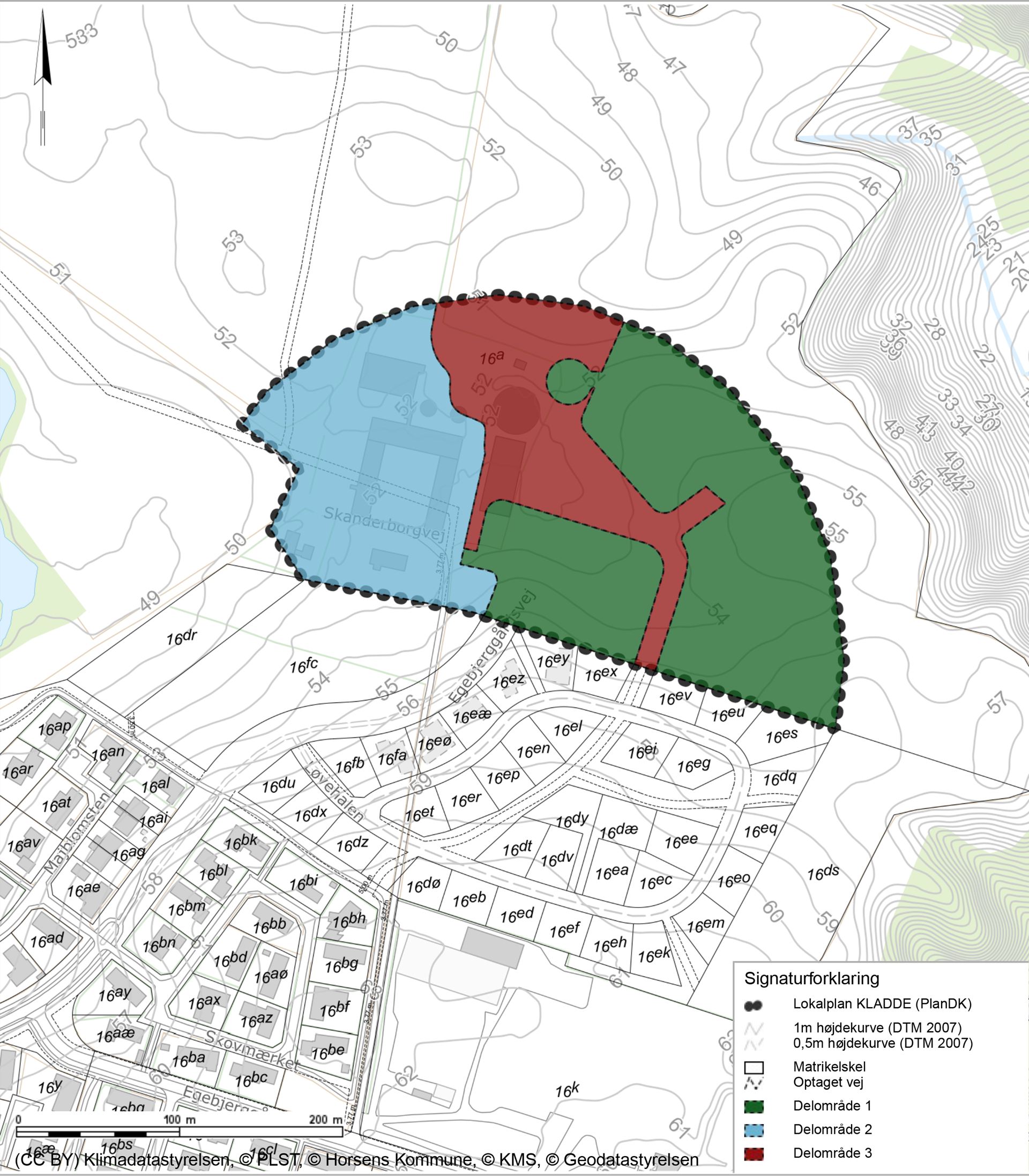

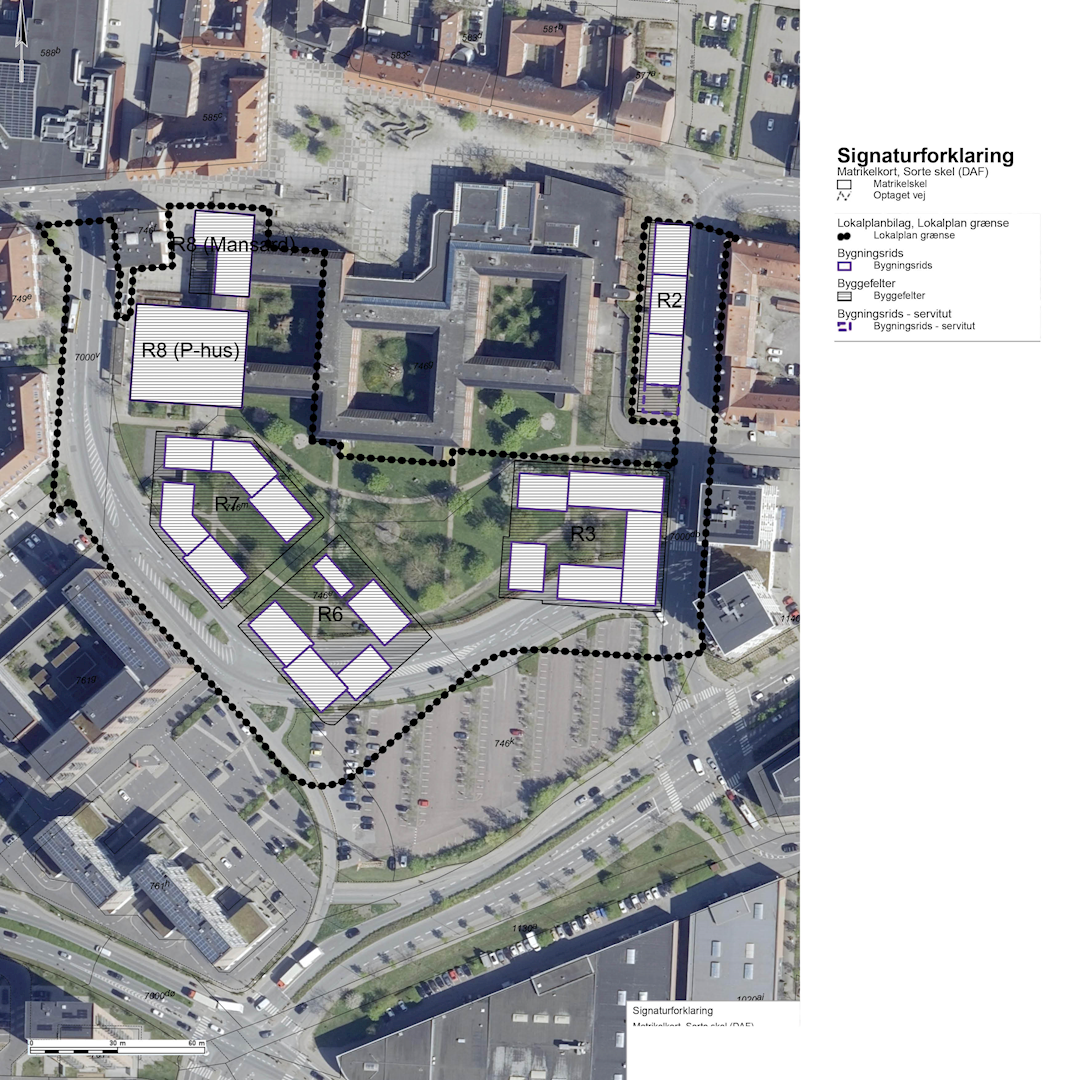

Kortbilag 1A - Delområdekort og/eller Byggefelter - Horsens Kommune udarbejder delområdekort og/eller kort over byggefelter på baggrund af shapefil fra bygherre.
Delområder
Byggefelter

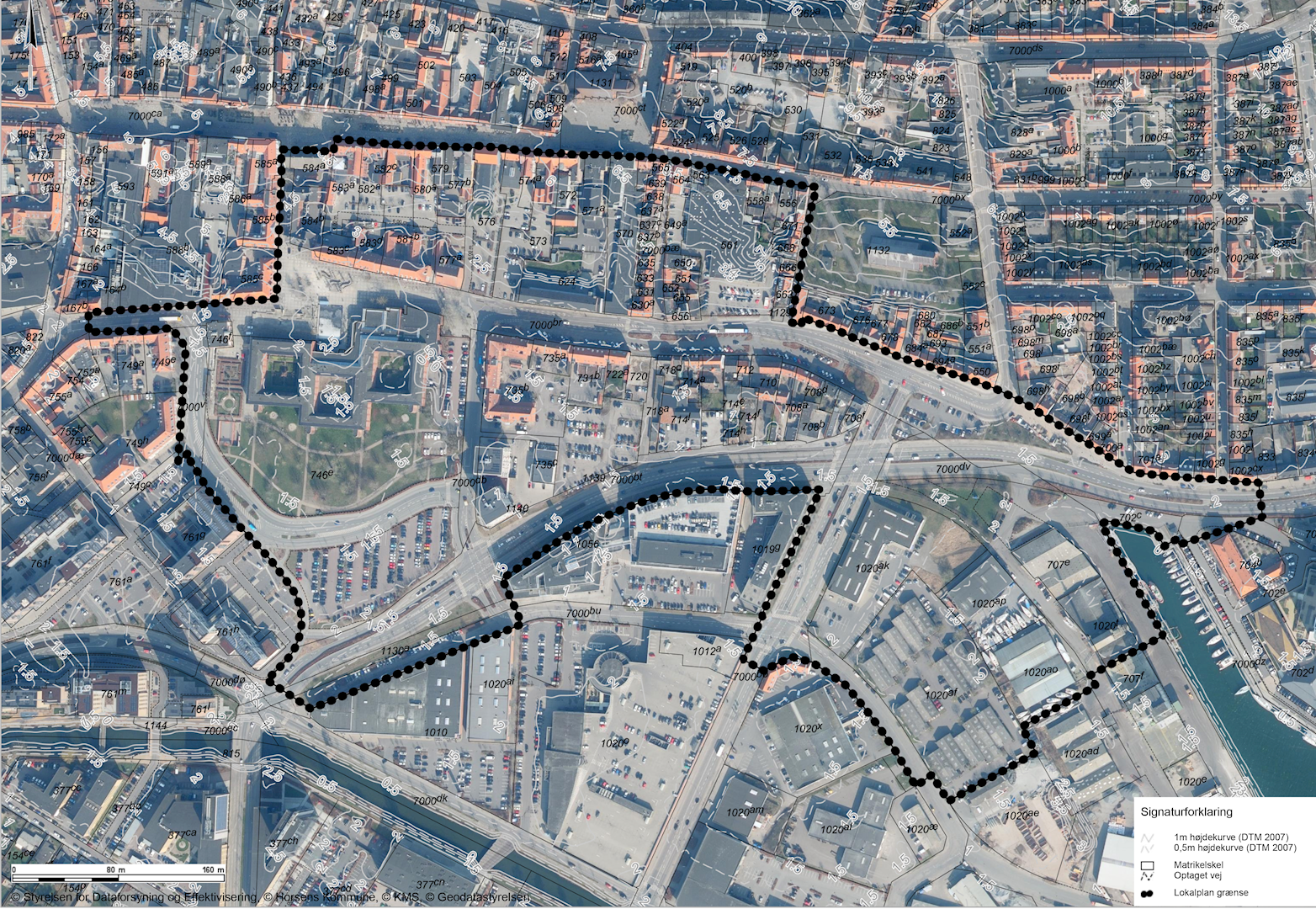

Horsens Kommune udarbejder kortbilag 2 - eksisterende forhold, på baggrund af tilsendte shapefil af lokalplanafgrænsningen.

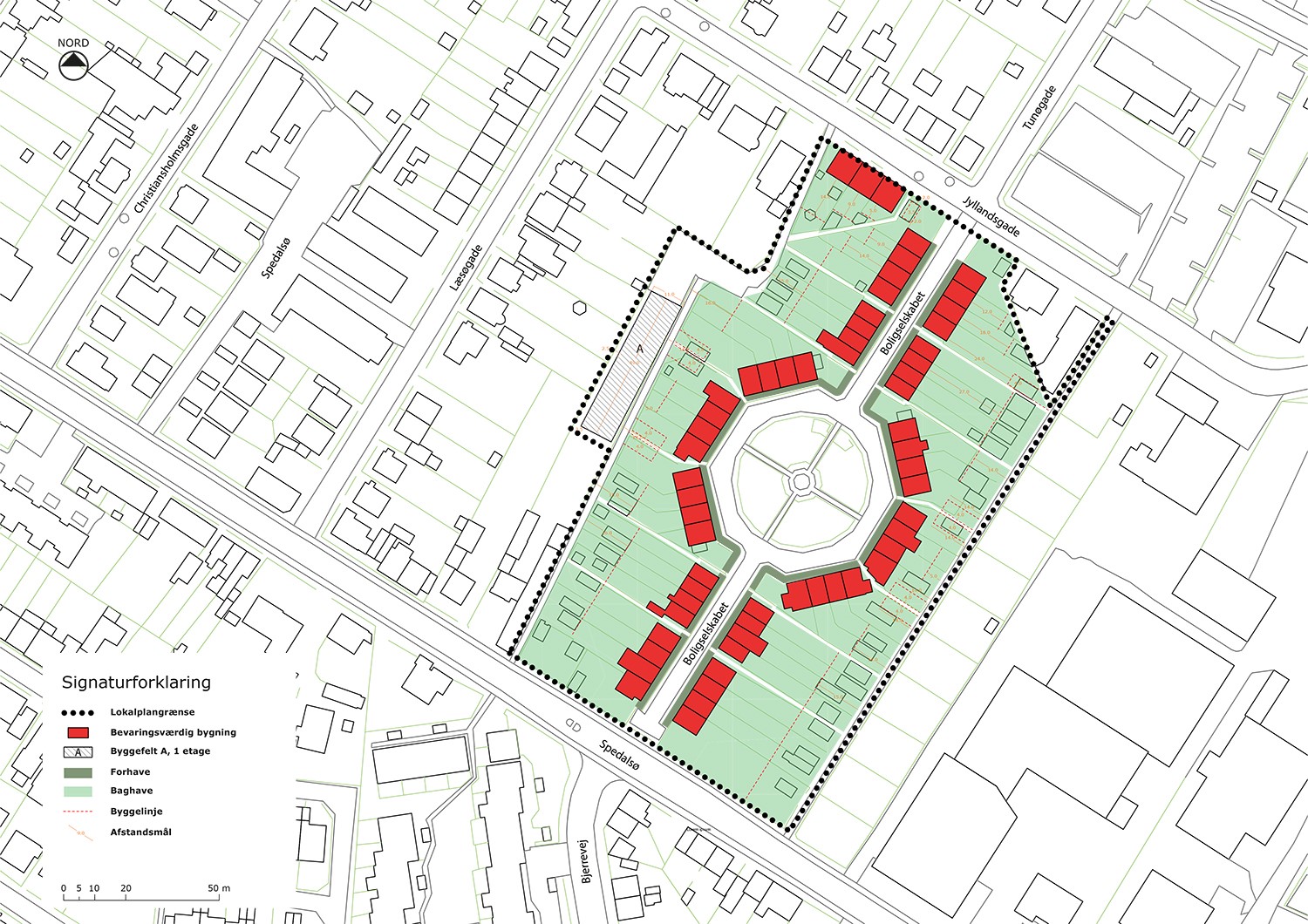

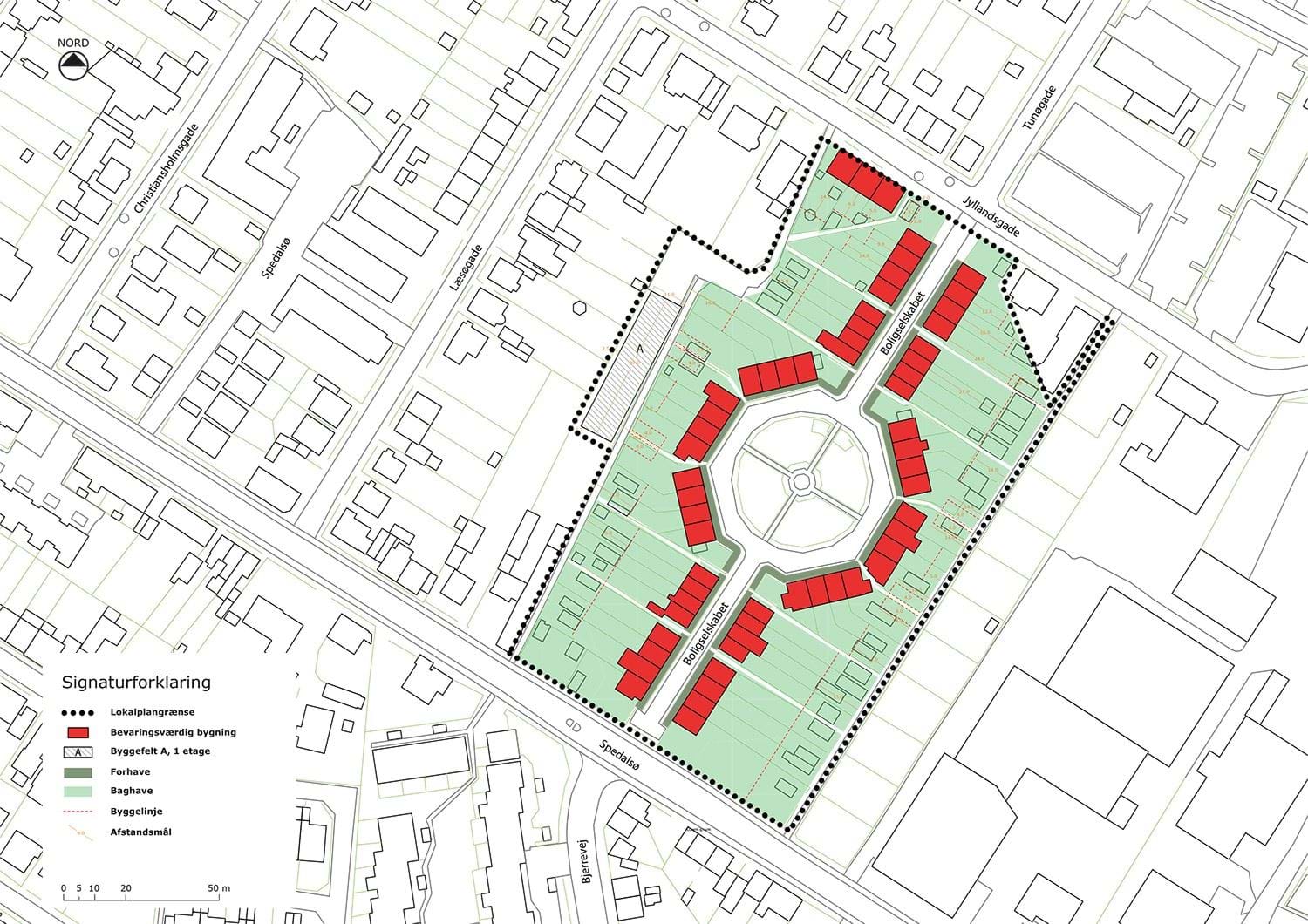

Kortbilag 3 - Fremtidige forhold. Horsens Kommune udarbejder det juridisk bindende kort på baggrund af bygherres leverancer. Dette kort viser lokalplanområdets anvendelse af det samlede areal med samtlige delområder og byggefelter. Dette kort danner grundlag for indberetningen til Plandata i forbindelse med den endelige vedtagelse af lokalplanen.

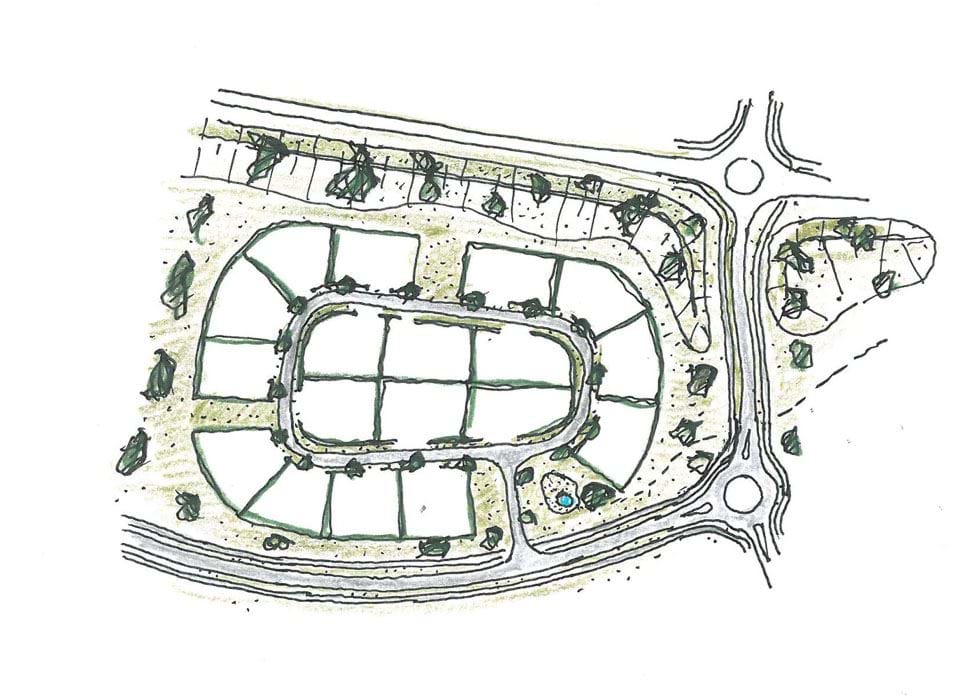

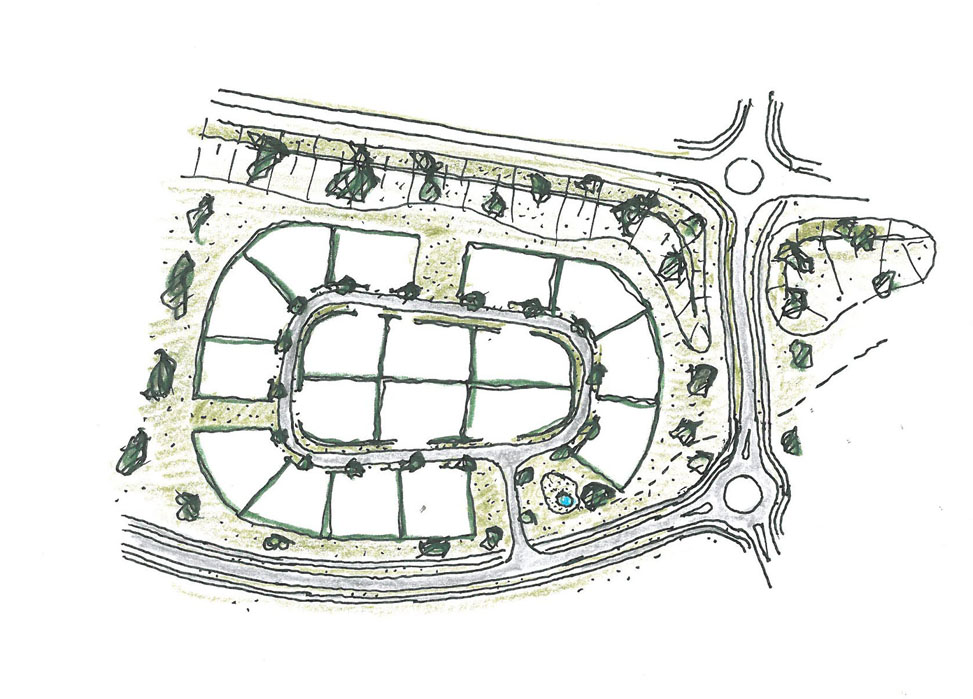

Bygherre eller dennes rådgiver udarbejder en illustrationsplan/situationsplan. Detaljeringsniveau afstemmes med Horsens Kommune.
